分享尘埃粒子计数器各零部件的关键功效

2021-06-28 点击数:49

分享尘埃粒子计数器各零部件的关键功效

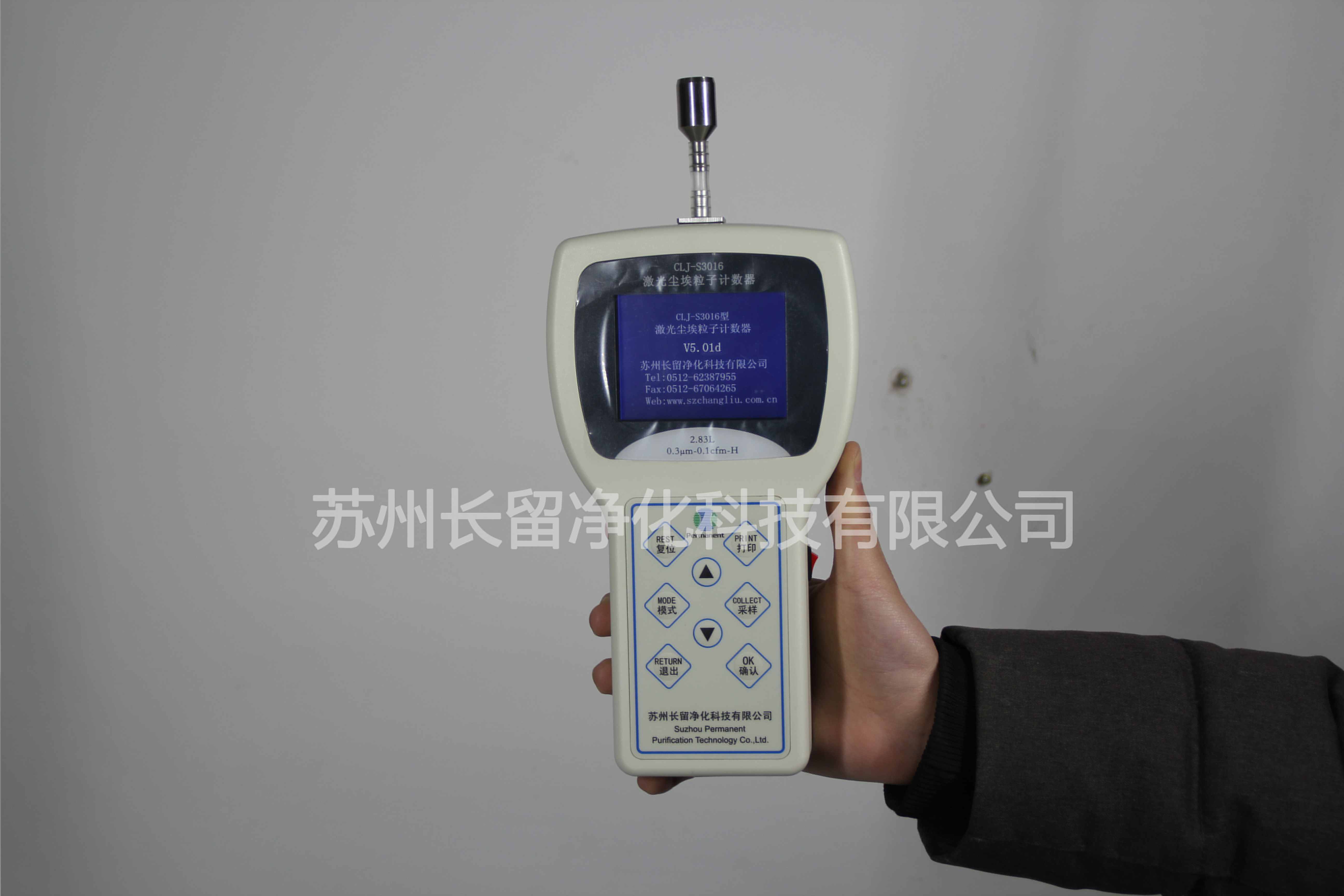

尘埃粒子计数器用以精确测量清洁自然环境中企业容积气体内的尘埃粒子尺寸及数量,可立即检验洁净室等级为一千级至三十万级的清洁自然环境。其基本概念是光学传感器的检测激光器经尘埃粒子透射后被感光元器件接受并造成差分信号,该差分信号被輸出并变大,随后开展数据信号分析,根据与规范粒子数据信号开展较为,将比照結果用不一样的主要参数表明出去。

尘埃粒子计数器是由好几个的构造构件组和而成,包含:

1、精确测量腔

精确测量腔是开展粒子观察的室内空间,被收集的气体要从精确测量腔内越过。仪器的自准直使光源经镜片、间隙照射精确测量腔中,产生一个容积约好多个立方毫米的光项目区。当空气中的尘埃根据光项目区时,会透射出一部分光动能,被和人射光成一视角(9070)的集光镜片搜集,再投影到光探测器上。

2、流里监管

现阶段国内尘埃粒子计数器常选用流量计作总流量标示,则仪器的总流量调整大部分是立即调整流量计上的旋纽,这时仪器的控制回路对总流量是沒有监管的。進口尘埃粒子计数器根据空气流量计对总流量开展检测,根据手动式调整或全自动反馈作用。


尘埃粒子计数器的取样总流量一般为2.83L/min28.3L/min(進口仪器常以“立方英寸每分”为企业,标识为0.1cfm1cfm),主要是为了更好地有利于开展合乎209E的洁净度等级的测算。

大流量的取样(28.3L/min)更能精确地体现气体的清洁情况,但使大取样浓度值减少。

3、光源

光源是尘埃粒子计数器的核心部件,对仪器的特性危害非常大。光源规定可靠性高、长寿命、不会受到影响。

光源有一般光源和激光光源二种。一般光源为金属卤化物灯,容积大、热值高、周期短,开机后加热。激光光源为激光发生器,体型小、可靠性高、长寿命,常与检验腔及光探测器制成一体,构成感应器。普遍的激光光源有HeNe激光发生器、激光二极管

选用一般光源的尘埃粒子计数器对0.3μm下列的粒子数据信号回应很低,其数据信号力度与电子计数器自身的噪音力度相差无异,数据信号难以从噪音中检验出去。该类仪器尽管标着0.3μm这一安全通道,但只适合测量超过0.3μm尤其是0.5μm之上的粒子。

因为激光器的单色性好,光动能集中化平稳,因此 选用激光光源的尘埃粒子计数器其感应器有较高的频率稳定度,该类仪器有一些能检验到0.1μm的粒子。

4、光探测器

光探测器是将漫射光热传递为电子信号的光电转换器件。尘埃粒子计数器中常见的光探测器是光电倍增管和光电二极管。

光电倍增管把光电材料变大几万倍后转化成好多个毫伏到几十毫伏的电子信号,光谱仪具备线形好、响应速度快、暗电流小的优势,缺陷是容积大。光电倍增管工作中时要再加上好几百安培的负髙压,仪器中有相对应的髙压造成电源电路,在对仪器开展调节或校正时要确保安全。


光电二极管是一种遭受阳光照射后能造成电子器件的半导体材料元器件,具备体型小、外围电路简易的特性,常与检验腔制成一体。

5、打气泵及过滤装置

打气泵坐落于仪器內部,使仪器造成取样总流量。打气泵规定噪音低、震动小、造成的气旋平稳。过滤装置应能过虑掉0.3μm之上的粒子,以防从仪器排出来的气体对洁净区造成危害。

6、电控系统

不一样粒度尺寸的粒子经尘埃粒子计数器的光学系统软件变换后,会造成不一样力度(工作电压)的脉冲电流数据信号,粒度越大,单脉冲工作电压越高。数据信号工作电压与粒度中间的关联,也叫变换敏感度。针对给出的尘埃粒子计数器,粒度尺寸与单脉冲工作电压是一一对应的,比如某台尘埃粒子计数器的变换敏感度为0.3μm相匹配69mV0.5μm相匹配531V1.0μm相匹配701V等,若尘埃粒子计数器检验到一个单脉冲为100mv,则这一粒子的尺寸毫无疑问超过0.3μm而低于0.5μm

尘埃粒子计数器是精确测量高于或等于某一粒度的粒子总数的仪器,其內部电源电路便是统计分析高于或等于某一工作电压值的单脉冲总数的电源电路。针对以上的中的事例,精确测量空气中高于或等于0.3μm粒子的总数,在电源电路中便是统计分析高于或等于69mV的单脉冲的数量,精确测量高于或等于0.5μm粒子的总数,在电源电路中便是统计分析高于或等于531V的单脉冲的数量,以此类推。因此 仪器对尘埃粒子的精确测量,关键靠变换敏感度这一主要参数。

此外表明的是,每台尘埃粒子计数器的变换敏感度均不一样,在在出厂时及之后须按时用规范粒子开展校正,以得到变换敏感度值。

电控系统便是进行对差分信号的变大、鉴别、记数的电源电路。除此之外还包含开关电源、操纵、表明、测算、打印出等电源电路。
