产品名称: CL-6A3B标准粒子发生校准器

发布日期: 2016-07-26

点击数: 6983

简述: 标准粒子发生校准器是依据国标《尘埃粒子计数器性能试验方法》GB/T6167-2007及《尘埃粒子计数器校准规范》JJF1190-2008等国家规范并结合我公司在长期生产和校准尘埃粒子计数器中积累的经验研制出该装置。该装置具有可操作性强,准确度高、稳定性好等优点。本公司是目前国内属早期研发生产尘埃粒子计数器计量校准装置的专业公司。公司经过长期的实验和改进,现已得到相关行业的专家和客户的认可。

产品详情

一、产品简介:

标准粒子发生校准器是依据国标《尘埃粒子计数器性能试验方法》GB/T6167-2007及《尘埃粒子计数器校准规范》JJF1190-2008等国家规范并结合我公司在长期生产和校准尘埃粒子计数器中积累的经验研制出该装置。该装置具有可操作性强,准确度高、稳定性好等优点。本公司是目前国内属早期研发生产尘埃粒子计数器计量校准装置的专业公司。公司经过长期的实验和改进,现已得到相关行业的专家和客户的认可。


二、检定装置的主要构成:

2.1检定装置主要由:标准粒子发生系统、标准粒子稀释液系统.洁净送风单元系统。

2.2标准粒子发生装置的构成

2.2.1装置壳体

     壳体均由不锈钢板焊接或钢板烤漆而成并符合相关行业标准,混合分配器部分是由有机玻璃体加工而成,清晰度高,耐磨性好。

2.2.2装置构造

     该装置采用生物洁净工作台机体原理,给尘埃粒子计数器校准装置形成一个正压洁净的空间。在配置粒子或添加粒子过程中可以避免和外界交叉污染。

2.2.3管路系统

     包括精密过滤器、调节阀、浮子流量计、标准粒子雾化器、干燥器等。

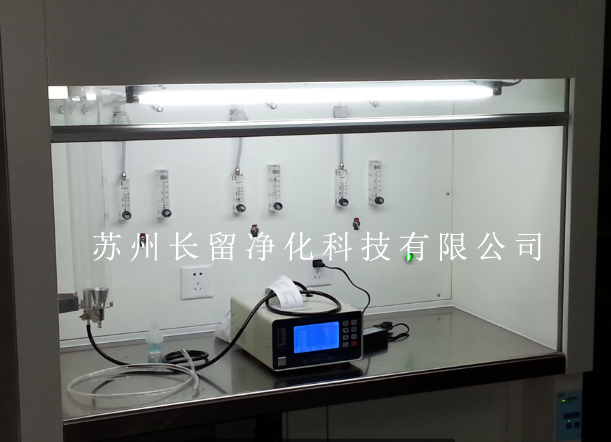

CL-6A3B标准粒子发生校准器

三、装置原理

标准粒子发生校准装置是吸收国外关于尘埃粒子计数器性能校准的试验方法,产生一定浓度的标准粒子来准们针对尘埃粒子计数器进行校准的装置。干燥的压缩空气通过高效过滤器后,形成洁净空气,部分洁净空气喷入雾化头后,利用压缩空气的引射作用,使标准粒子稀释液从雾化头中喷出,并被高速气流雾化,形成雾滴,雾滴在与部分洁净空气混合干燥后,形成单分散的标准悬浮微粒进入混合分配器。尘埃粒子计数器的采样管通过从分配器内吸入检验空气来测量被测悬浮微粒粒径大小和个数。最终通过与本装置相连的一个基准尘埃粒子计数器和一个待检尘埃粒子计数器的计数比对确定其准确程度。


 四、装置的主要功能

 4.1 发生浓度可调的、提供稳定的悬浮标准粒子气体;

 4.2 形成一个超净的洁净环境,防治标准粒子在加注过程和发生时被污染。

 4.3 可用于尘埃粒子计数器计量校准使用;

 4.4 可用于部分(PAO、DOP)气溶胶的发生使用;


CL-6A3B标准粒子发生校准器

五、主要技术参数:

5.1标准粒子发生校准装置

 5.1.1 三路标准粒子发雾通道,流量5L~90L可调(可混合出不同比例的标准粒子气溶胶浓度以满足不同校准要求),与国外雾化器相比增加了流量指示器,在使用当中可方便精确观察、调节、流量大小和离子浓度。

 5.1.2雾化装置用洁净干燥气源由进口气泵产生,并经干燥器干燥后和进口空气过滤器过滤而成,提高了混合干燥的效果;整个装置由三路标准粒子雾化头组成,可提供发生三种不同粒子的标准粒子。(粒径通道气路订购前可提指定)

 5.1.3配置有进口雾化头,充分雾化标准粒子液,合理的气路装置确保雾化的液滴细小均匀。

 5.1.4所配混合干燥器装置能够确保雾化的液滴与干燥空气充分混合,并保障标准粒子表面的水分完全蒸发;

 5.1.5配置缓冲器以提高气溶胶混合后的均匀性,与国外雾化器相比增加了二级缓冲和加大了缓冲器的容量,确保标准粒子气溶胶更加均匀和稳定;

 5.1.6实验室要求洁净度为10000级的净化室或净化区域(≥0.5μm粒子不大于1000粒/2.83L)。本装置自带洁净送风单元,同时可以满足不同粒子的配置及加注液体时的要求。

 5.1.7可发生的粒子粒径为:0.1μm~10μm.


CL-6A3B标准粒子发生校准器

六、标准粒子发生校准器使用注意事项:

*6.1发生装置的雾化头更换:不同的标准粒子必须换用不同的雾化头,更换标准粒子前须用纯化水彻底清洗干净。发生装置使用一段时间后应用纯化水彻底清洗一次,避免沉积粒子对测试结果造成影响。

 *6.2在检验时,应保持缓冲器对外界环境形成正压,粒子计数器的采样管路应尽量缩短距离,以避免大粒径粒子的沉降。
